CARA PEMASANGAN DAN SETUP RC DRIFT/TOURING




CARA-CARA PEMASANGAN DAN SETUP (mengikut kesesuaian track)

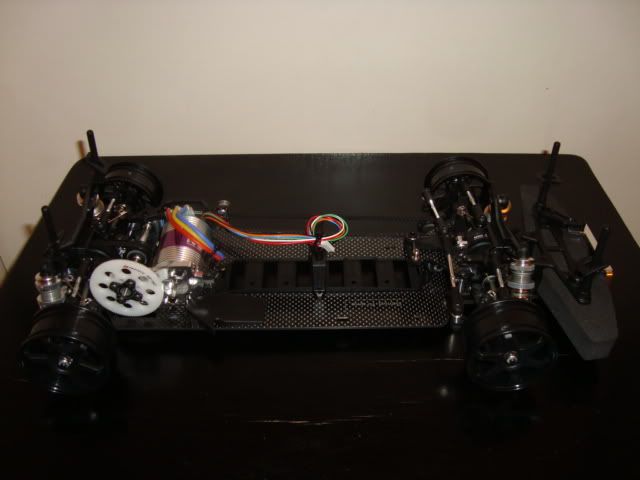

                                                                                                  HB TCX
HB TCX( touring )

UNTUK SETTING DRIFT,TCX CHASSIS DI DATANGKAN DENGAN SOLID AXLE DEPAN DAN BALL DIFF BELAKANG..TUKAR DEPAN KEBELAKANG DAN SETTING SUDAH BERUBAH KE DRIFT!
BERMULA DRI LOWER DECK

PASANGKAN BULK HEAD BERMULA DARI BELAKANG

KEMUDIAN SPUR SET(pully),SPOOL , DIFF DAN BELTING

PERIKSA SEMUA BAHAGIAN SEBELUM MEMBUAT PEMASANGAN SETERUSNYA
PASTIKAN SEMUANYA SEPERTI DIDALAM BUKU PANDUAN

KEMUDIAN UPPERDECK DAN DI IKUTI DENGAN TOWER BAR
PERIKSA KETEGANGAN/KESESUAIAN PADA BELTING SUPAYA TIDAK TERLALU TEGANG ATAU LONGGAR

PERIKSA SEMULA BEARING DAN SEMUA SCREW

PASANGKAN LOWER ARM

PASTIKAN SEMUANYA MENGIKUT/SEPERTI YANG DIARAHKAN BUKU PANDUAN

PASANGKAN BEARRING,UJ DAN STOPPER

BUAT PEMERIKSAAN PADA TEO

PASTIKAN TIADA REGANGAN PADA LOWER ARM

PASANGKAN PENYERAP HENTAK/DAMPERS

AKHIR SEKALI PASANGKAN TAYAR

PASTIKAN TIADA LEBIHAN SCREW DAN PASTIKAN SCREW TIDAK DIIKAT TERLALU KETAT ATAU LONGGAR

SELESAI.....

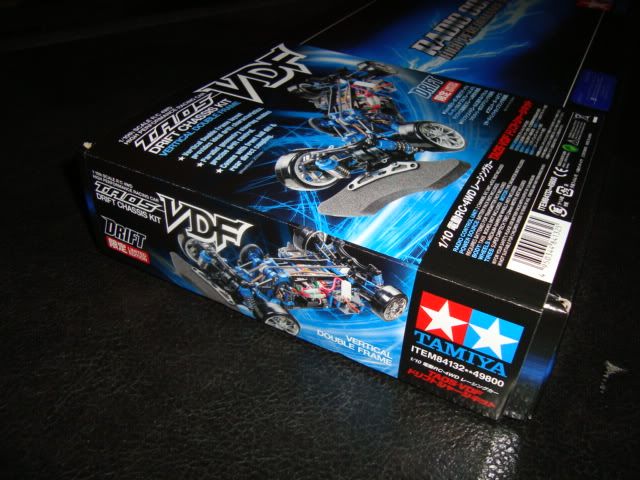

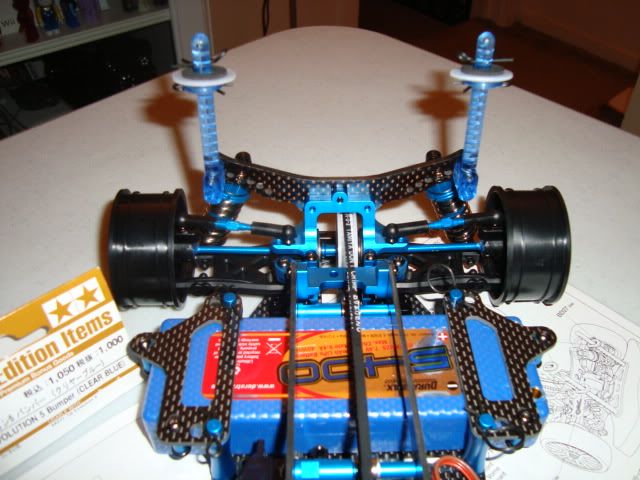

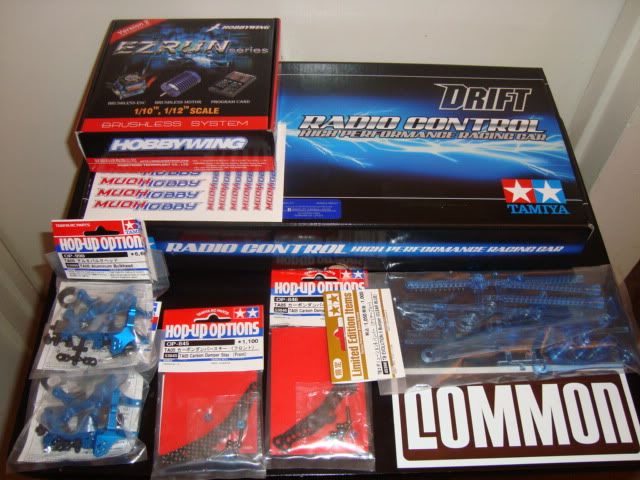

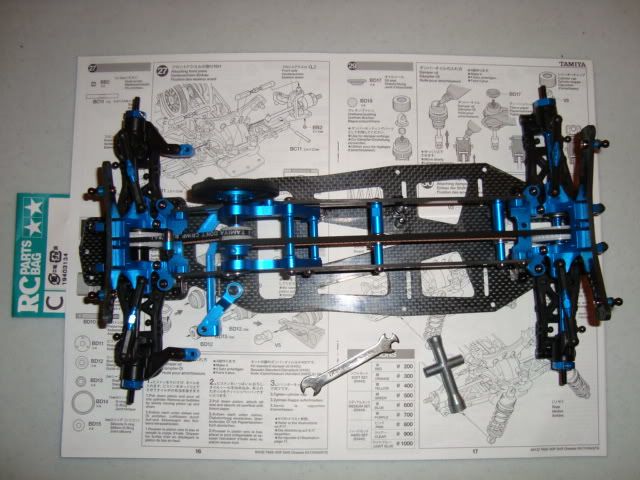

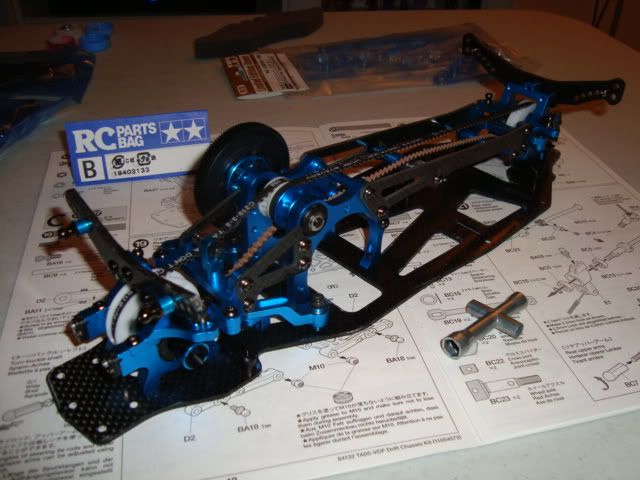

TAMIYA TA05 VDF DRIFT PAKEJ
PEMASANGAN DENGAN TAMBAHAN/HOP UP

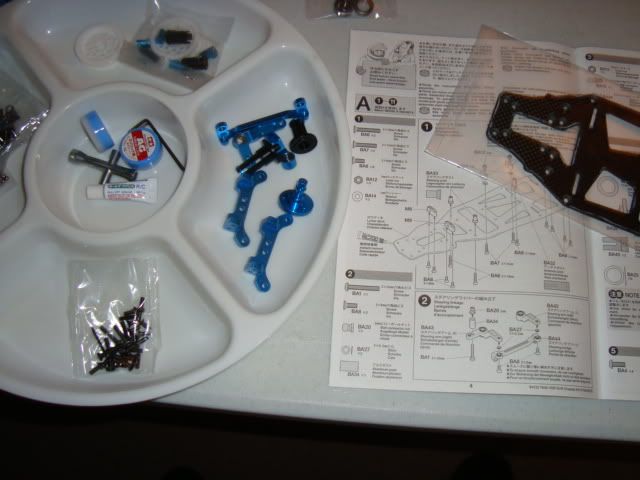

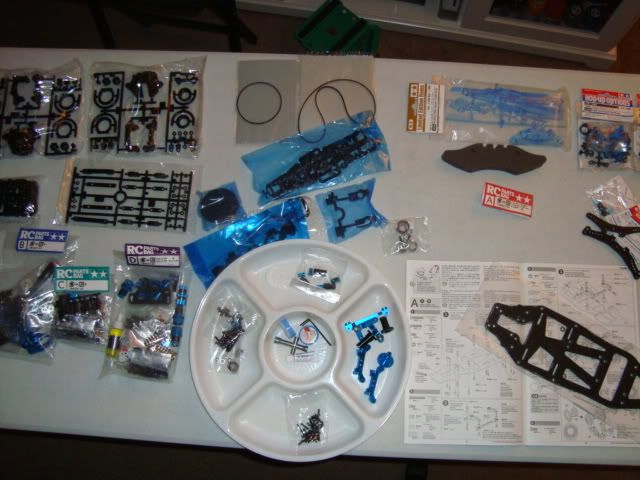

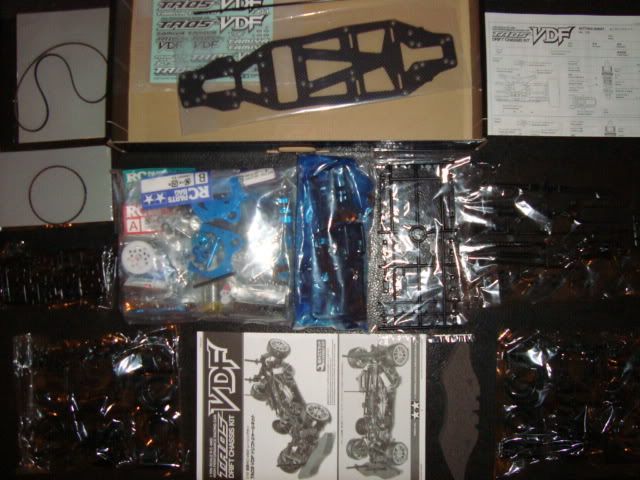

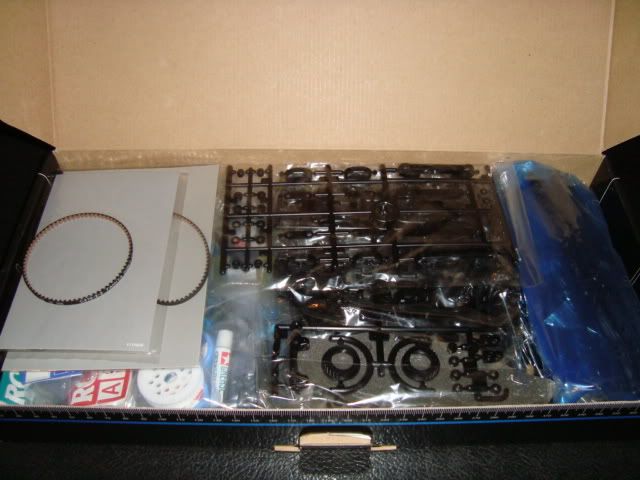

PERIKSA BUKU PANDUAAN DAN PASTIKAN SEMUA BARANG MENCUKUPI



ASINGKAN SEMUA BARANG MENGIKUT TURUTAN







ASINGKAN BARANG YG KECIL DIDALAM BEKAS YANG MUDAH DILIHAT

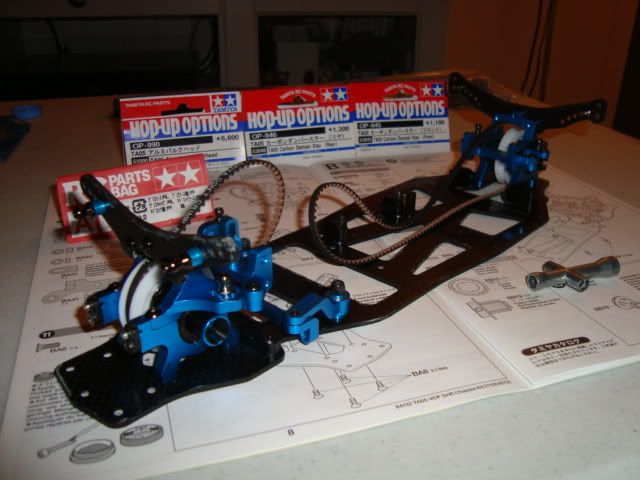

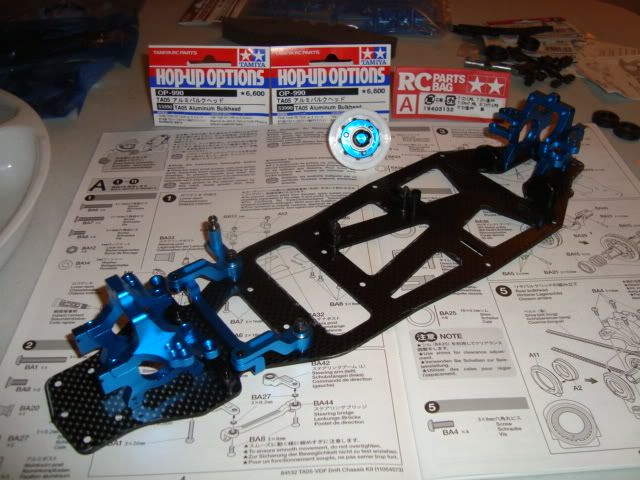

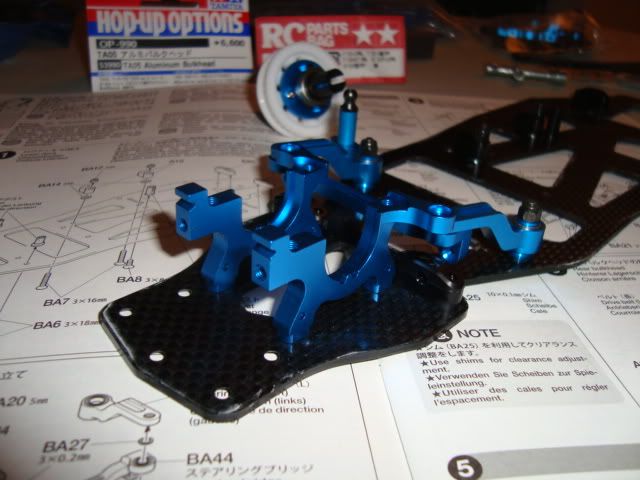

BERMULA DARI BULK HEAD HADAPAN



KEMUDIAN BELAKANG

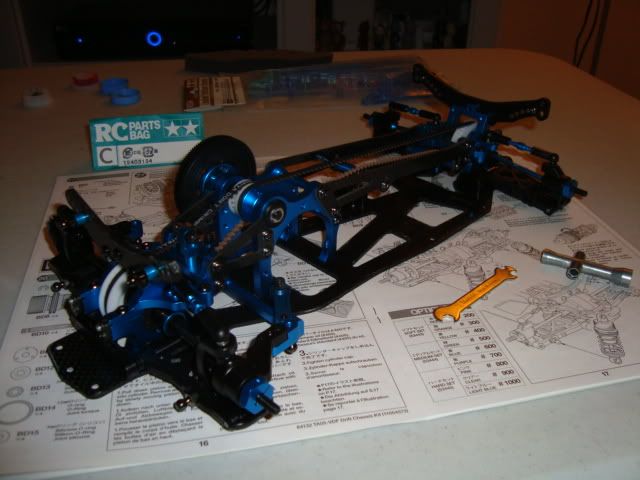

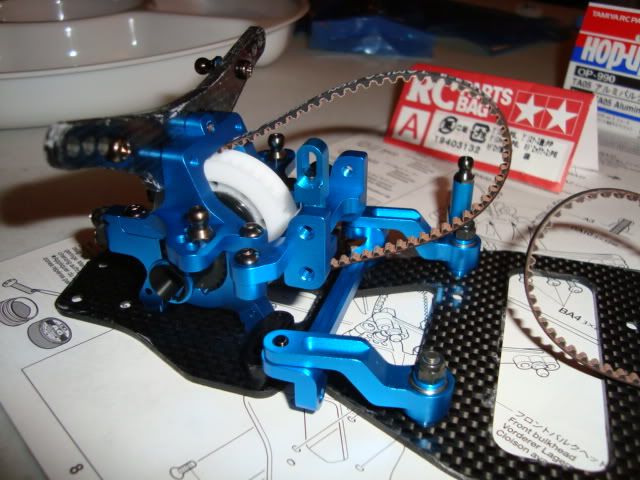

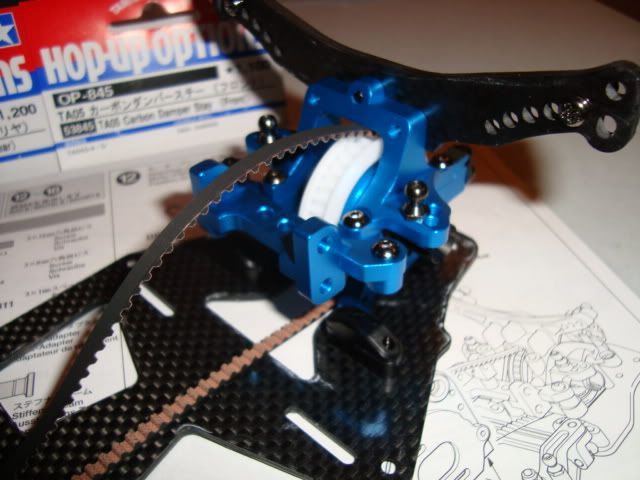

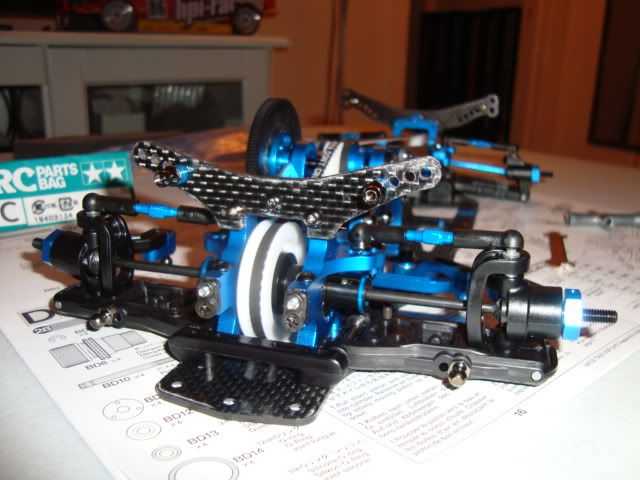

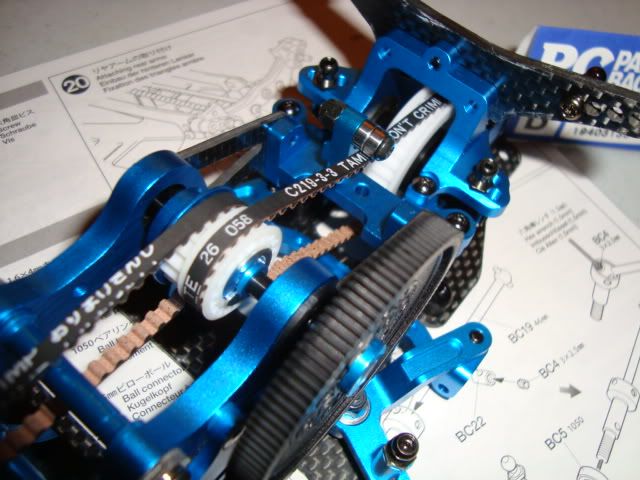

PASANGKAN SPOOL, DIFF ,BELTING DAN TOWER BAR





PERIKSA BELTING SUPAYA TIDAK TERSANGKUT





PASANGKAN SHAFT,CENTER PULLY DAN SPUR SET

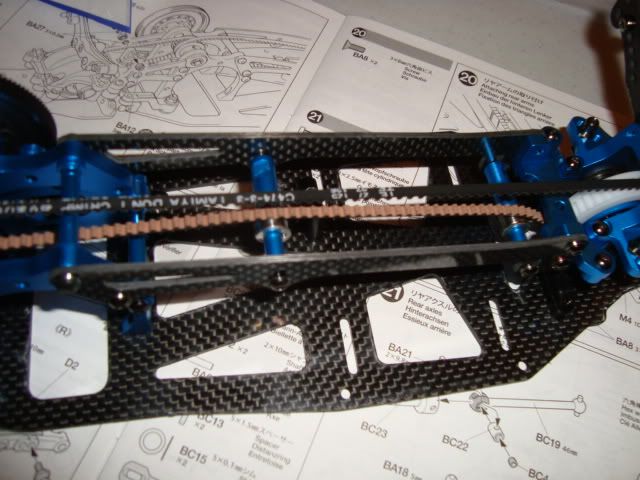

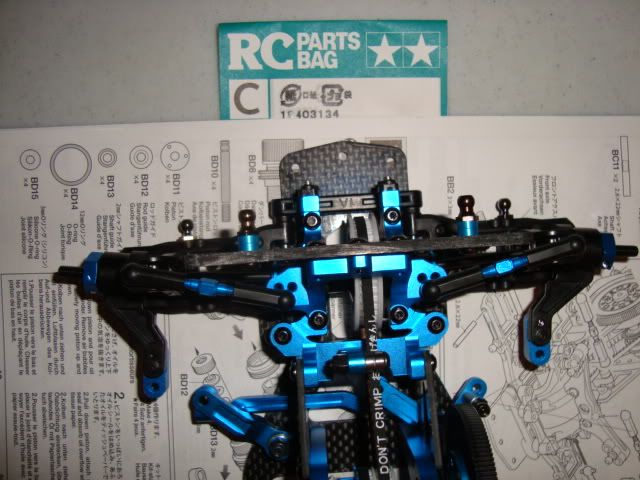

KEMUDIAN PASANGKAN UPPER DECK





PASTIKAN BELTING MELINTAS DIKAWASAN YANG BETUL





LARASKAN BELTING

PASANGKAN ARM,LOWER ARM,BEARING,STOPPER DAN UJ


PERIKSA SEMUA TERMASUK TEO





LARASKAN SEMUA ARM MENGIKUT SETTING ANDA








PASTIKAN SEMUA PEMASANGAN BETUL SEPERTI DIDALAM BUKU PANDUAN

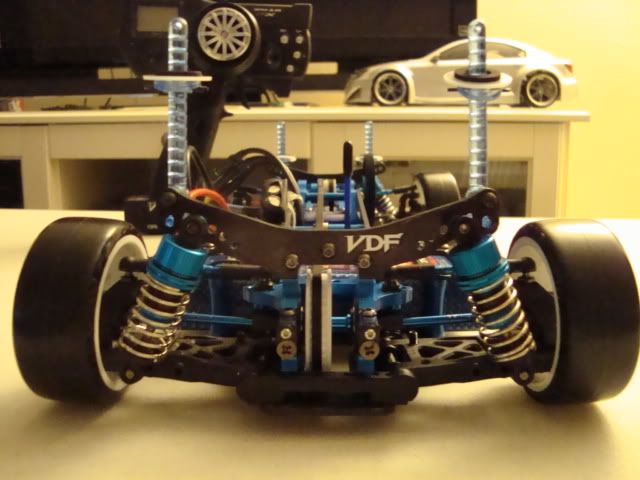

PASANGKAN RIM SUKAN DAN LARASKAN CAMBER PADA SETUP +0

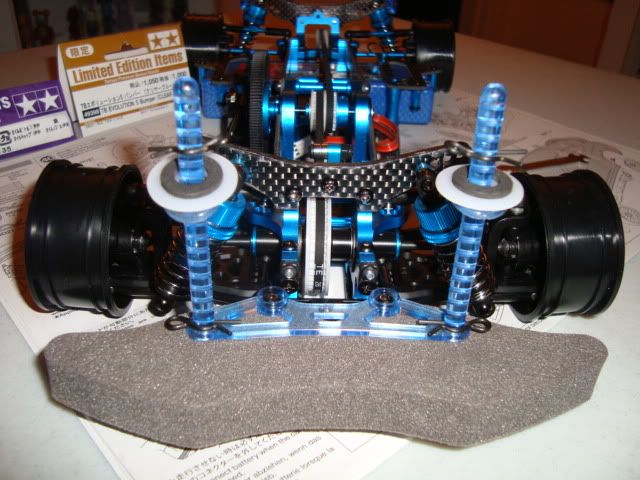

PERIKSA SEMUA TERMASUK BODY POST

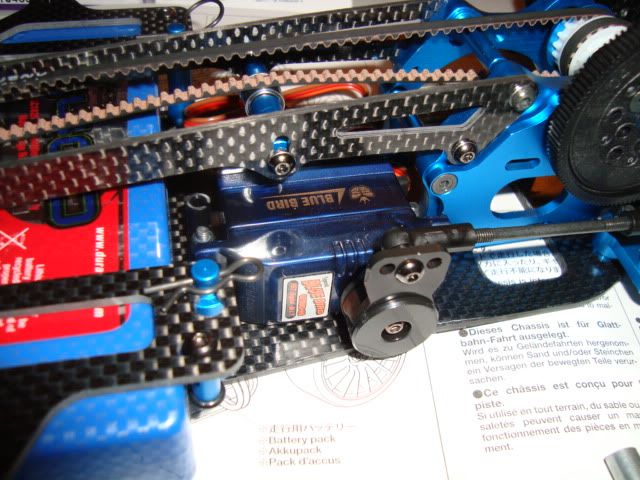

PASANGKAN SERVO
(pastikan controller dan servo dihidupkan sebelum mengikat screw pada servo horn)

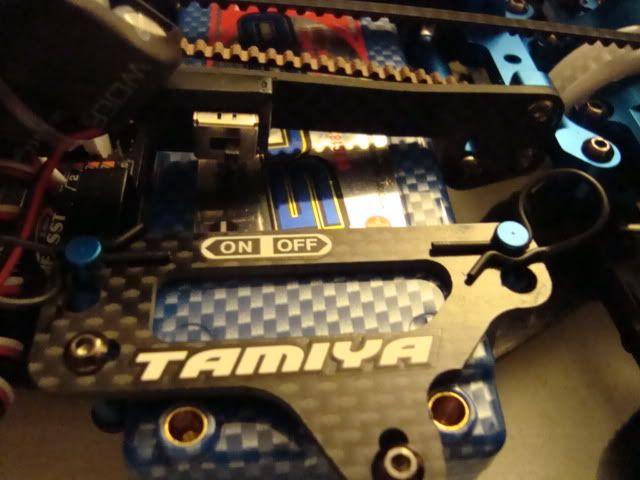

MASUKAN BATERI PASTIKAN BATERI BERSESUAIAN DENGAN CHASSIS INI

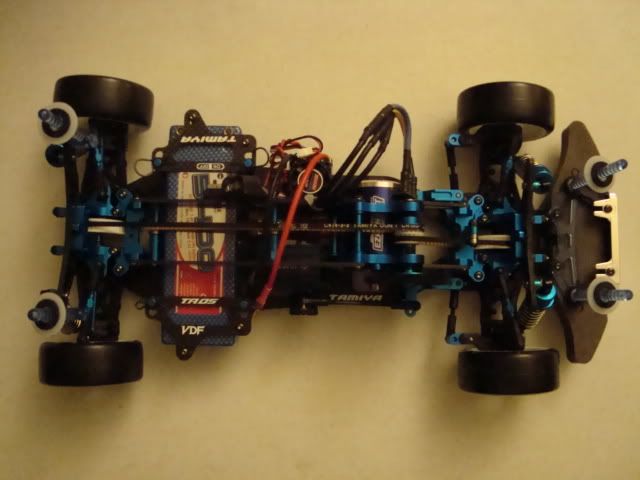

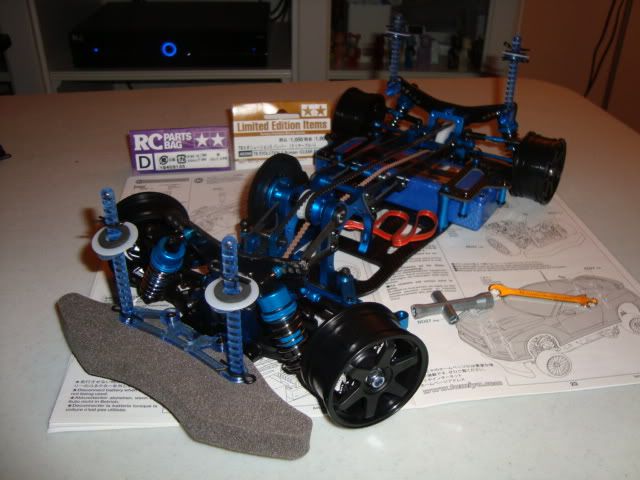

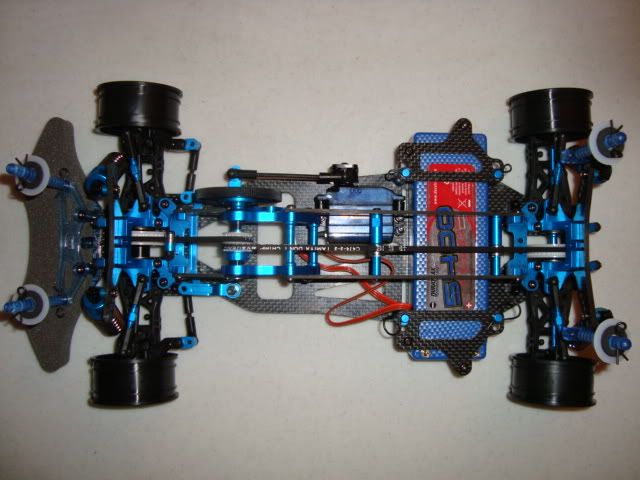

SELESAI PROSES PEMASANGAN

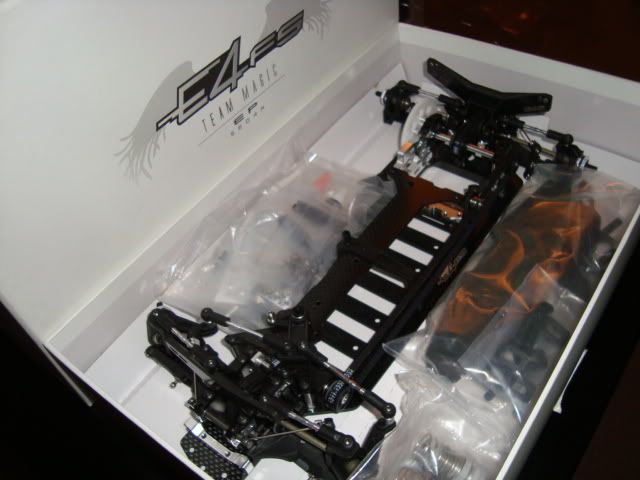

MODEL RC : TEAM MAGIC E4 FS-D KIT
E4FS Main Features:* Most lipo battery & brushless motor can be used
* New 3mm carbon fiber, 96mm wide narrow chassis
* New 2.5mm carbon top deck (with two new alum. posts linked to chassis for strength)
* Front/rear 3mm carbon shock tower
* Front/rear hard coated alum. 7075 universal drive shaft
* Alum. 7075 turnbuckles
* New Shocks
* New thickened arms
* New widened belts
* Single bell crank steering system
* Front/rear ball differential (quick release design)
* New lightweight nylon pulley
* Alum. 7075 FF & RR hinge pin mount
* Alum. 7075 bulkhead
* New rear lower Flying Wing arm for foam tires (1 degree toe-in angle)
* New front lower Flying Wing arm
* Centralized motor and battery design
* Quick release main shaft
* Motor cooling mount
* Front/rear anti-roll bar

E4FS Main Spec:* 1/10 EP Sedan (pre-assembled)
* Width--186mm adjustable
* Length--374mm
* Wheelbase--255~261mm
* 3mm carbon fiber chassis
* 2.5mm carbon fiber chassis
* 3mm front/rear carbon shock tower
* Drive ratio--1.888
* Main gear--116T 64P
* Caster block--6 degree

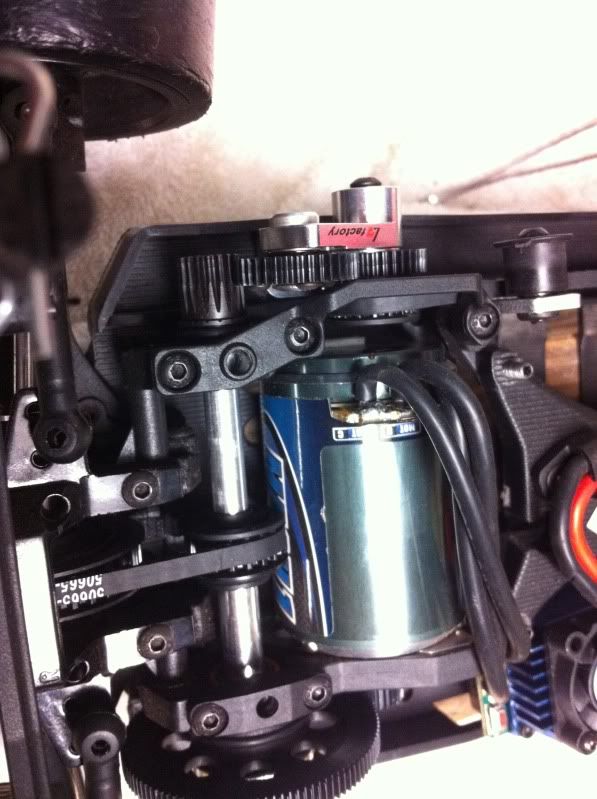

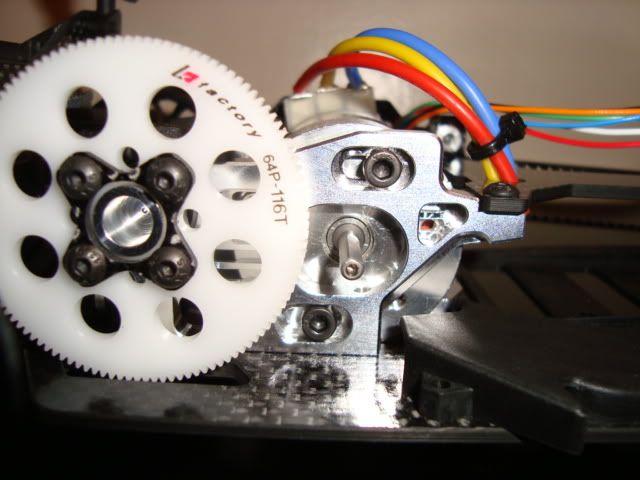

Pics of the motor area of E4D with CS setup. Very similar is not exactly the same as E4FS-D. Also requires some drilling through the chassis. E4D is plastic tub chassis.

*Build Tips*

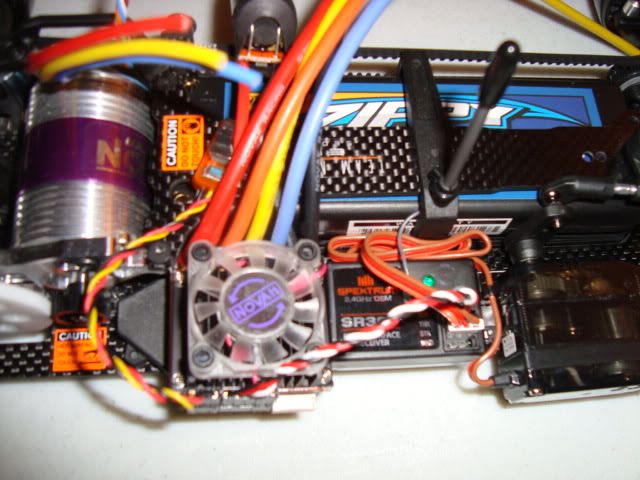

Motor mounting:
When I was mounting my Novak SS brushless 10.5T motor I found there were some clearance issues with the sensor part of the motor. It will only allow me to mount it one way. Luckily I think I will be able to clear the 31 pinion I want to use. Unless you have to have a sensored motor you will get better clearance with sensorless motor.

Lipo battery mounting:
The E4FS has spacer to raise the top deck to clear bigger Lipo batteries. My 5000mah had issues fitting inside the battery compartment. I did get the battery in there, but could not close the bottom tray. Use the kit spacers, and it should fits perfectly.
